cad焊接符號怎么畫?在cad中想要繪制焊接符號，方法其實很簡單，下面是小編帶來的圖文具體操作步驟，另外，想要快速獲得焊接符號的小伙伴可以來試試帶來的cad焊接符號快捷鍵，還不會的小伙伴可以來這里學習一下哦。

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　cad焊接符號怎么畫

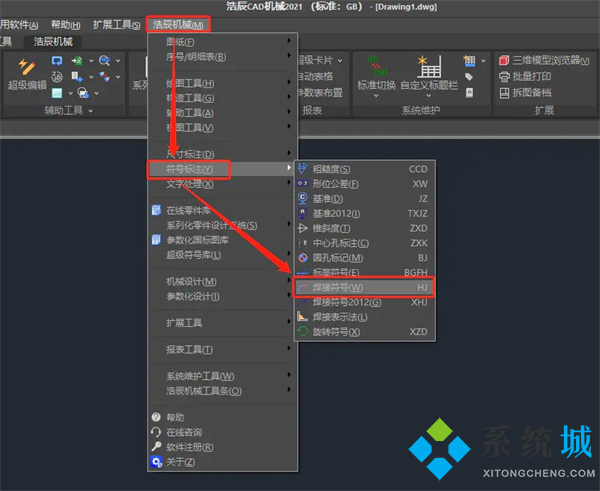

　　1、啟動CAD機械軟件后，在菜單欄中依次點擊【機械】—【符號標注】—【焊接符號】。

　　2、執行命令后會彈出【焊接符號】對話框，在【符號】選項卡中設置焊接基本符號。

　　3、接著在【箭頭側焊接縫參數】選項卡中設置相關的焊縫尺寸。

　　4、在【設置】選項卡中設置相關的文字和引線參數。

　　5、全部設置完成后點擊【確定】，根據提示在圖紙中選定標注引出點，選取下一點，點擊回車鍵確認；最后確定標注位置即可完成焊接標注。

　　cad焊接符號快捷鍵

　　1、焊接(Weld)所選的材質點：Alt+Ctrl+W

　　2、焊接(Weld)到目標材質點：Ctrl+W

　　以上就是小編為大家?guī)淼腸ad焊接符號怎么畫以及cad焊接符號快捷鍵的全部內容，希望可以幫到大家。
